Spindelmutter für Getriebemotor

[Steini]

Hallo liebe Forengemeinde,

ich bräuchte mal eure Hilfe.
Ich habe mir einen 12 V-Getriebemotor mit Spindel gekauft, den ich für eine Linearhöhenverstellung in meinem Frästisch verbauen möchte. Nun zu meiner Frage. Wo bekomme ich eine passende Spindelmutter, bzw. eine entsprechende 3D-Zeichnung zum Selbstdrucken?

Der Motor hat folgende technische Daten, wobei Spindelmaß und -steigung relevant sein werden:

- Betriebsspannung: 12 V- (2...13,8 V-)
- Leerlauf-Stromaufnahme: ca. 3,5 A
- Stromaufnahme: max. 22 A
- Drehzahl bei 2 V-/20 U/min, bei 6 V-/84 U/min, bei 12 V-/180 U/min
- Drehrichtung wahlweise links oder rechts
- 4,8 mm Flachsteckanschluss
- Spindelmaße (Ø x L): 11,7 x 103 mm
- Spindelsteigung: 3,175 mm
- Motor-Ø 49 mm
- Maße ohne Spindel (L x B x H): 144 x 63 x 60 mm

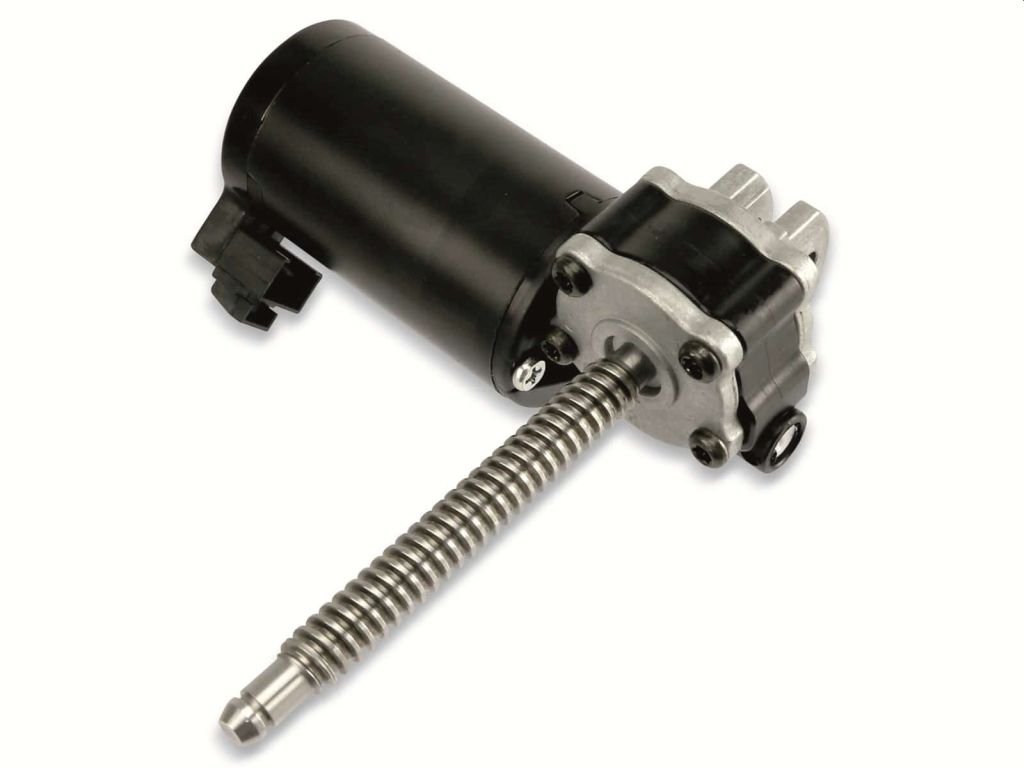

Getriebemotor mit Spindel.jpg (41.84 KiB) 363 mal betrachtet

[Novum64]

Seltsame Spindelmaße, ist das ein US-Produkt?

[Steini]

Die Spindelmutter hat eine Größe von 7/16" x 8 mm, ist aber beim Lieferanten des Motors nicht mehr lieferbar.

[Novum64]

8 Gänge pro Zoll sind wohl kein Standard bei 7/16´´??
https://www.gewinde-normen.de/acme-gewinde.html

[Wolfgang EG]

Jörg, da fällt mir nur https://www.dold-mechatronik.de/ein ...

Wolfgang

[Steini]

... bin mit meiner Spindelmutter immer noch nicht weiter ...

Ist jemand in der Lage, oder kennt jemanden, der mir anhand nachfolgendem Datenblatt eine 3-D-Datei erstellen kann?
Im I-Net gibt es ein paar CAD-Services (z. B. igus-cad.com), dort besteht aber nur die Möglichkeit Gewindemuttern zu konstruieren und keine Spindelmuttern.


[maschi2017]

Hallo,

da wäre noch die Möglichkeit mit "Flüssigmetall" zu arbeiten.
Wenn die Spindel mit Trennmittel behandelt wird, kann man diese Masse sauber in die Gewindegänge der Spindel drücken, aushärten lassen und fertig (fast) ist die Spindelmutter.
Eingepasst in ein kleines Gehäuse aus Metall, evtl. ein Stück 4-Kant Rohr kann das dann auch iwo mit Schrauben befestigt werden. PLA wird weniger stabil sein.

VG
Manfred

[Steini]

Hallo, da wäre noch die Möglichkeit mit "Flüssigmetall" zu arbeiten.

25 ml für ca. 12 Doppelmark?

... PLA wird weniger stabil sein.

Ich dachte eher an ABS.

[maschi2017]

Ja, klar, PET oder ABS sollten schon ausreichend sein.
Schon mal bei Thingivers rein geschaut?

VG
Manfred

[Steini]

... Schon mal bei Thingivers rein geschaut? ...

Ja, aber da gibt es nicht so spezielle Teile.
Dann eher bei www.traceparts.com, aber da sind die Spindelmuttern nur in metrischen Maßen erhältlich.
