Reparatur meines abgebrannten HBO

[Hochrheinbahner]

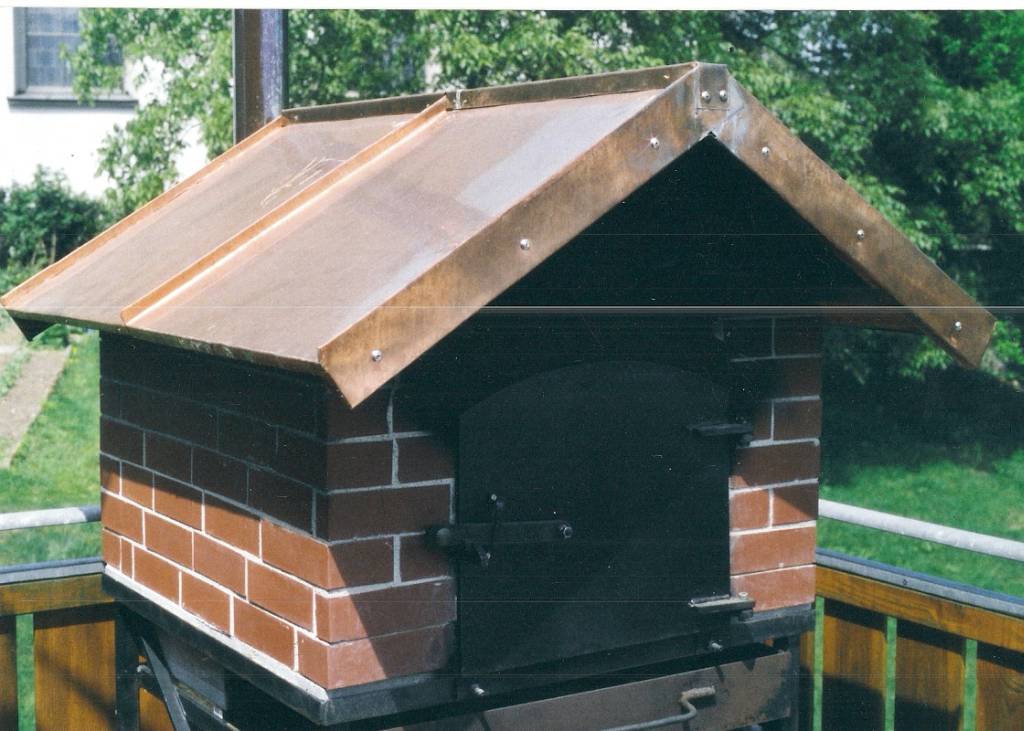

Hallo Freunde, wie schon mal angekündigt ist mein HBO im Juni abgebrannt. Gebrannt hat es im Dachbereich ausgegangen durch undichte Stellen über der Backofentüre. Der Ofen wurde vor 10 Jahren von mir selber gebaut und entworfen.
Das Grundprinzip ist ähnlich eines HBO von der Fa: Häussler.
Allerdings sitzt der ganze Ofen auf dem Balkon und ist aus Gewichtsgründen auf einem Metallgestell aufgebaut.

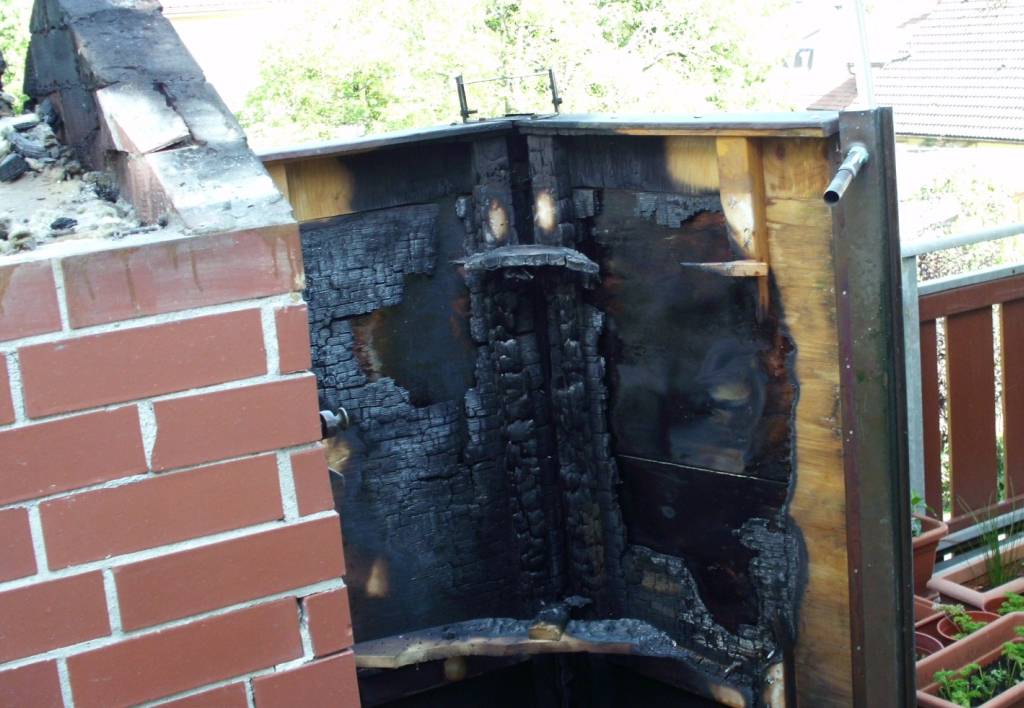

Vom Brand im Mai habe ich auch noch ein Bild. ( Kann mir einer das mal Kleiner machen ? - editiert von Steini: am 30.08.11, 18:42 )


Da ich endlich ein wenig Zeit habe, habe ich an meinem HBO angefangen ihn zu reparieren.
Erste Aktion Kamin ausbauen und Dach abnehmen.

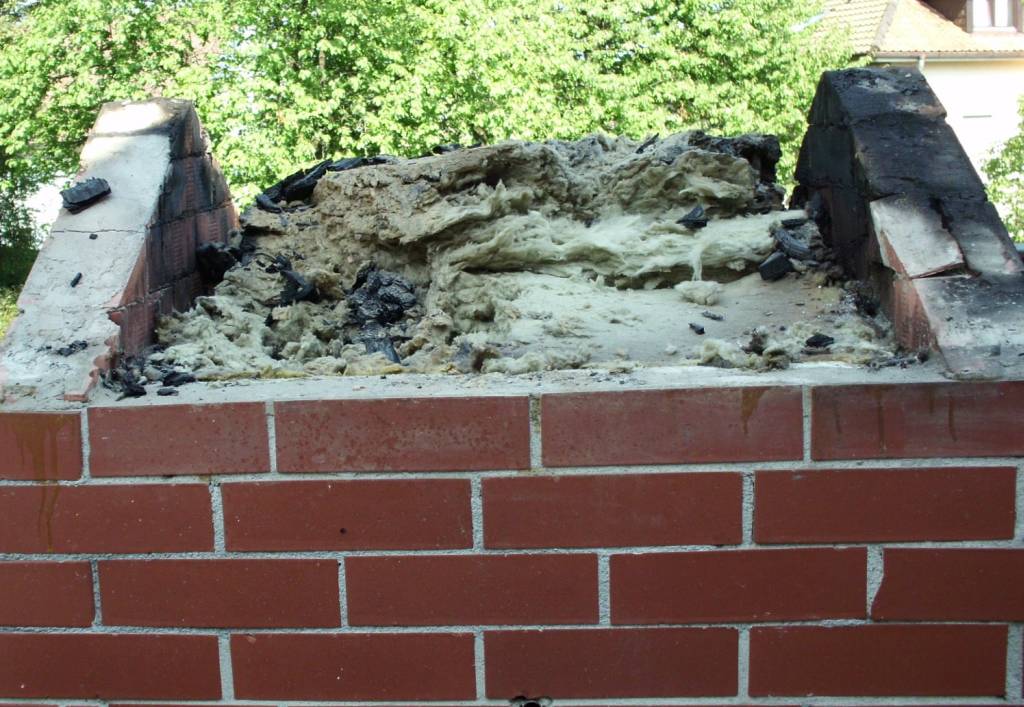

Die Steinwolle sah noch nicht mal schlecht aus, aber Vorne sieht man wie Schwarz die Wand ist.



So für Heute habe ich genug Ruß und Dreck geschluckt und werde mir erst mal ein gönnen.

Ich glaube der Schaden ist nicht so schlimm und kann wieder repariert werden.

Viele Grüße aus den sonnigen Hochrhein Gerd

[Holli]

Oh Shice!!!!

das sieht ja gar nicht gut aus.

Ich wünsche dir, daß du das wieder auf die Reihe bekommst

[Steini]

Hallo Gerd,

das wird schon wieder.

Im Grunde ist ja "nur" das Holzdach Schrott. Der andere Schaden ist m. E. relativ schnell repariert.

Du musst nur zusehen, dass du die "undichte Stelle" absolut dicht bekommst. Evtl. ist da noch etwas
Metallarbeit angesagt.

p. s.: Ich mache dir mal die Bilder etwas kleiner, damit das nicht rechts "rausläuft".

LG, Steini

[Iceman]

Und das Ganze ist auch noch auf dem Balkon passiert?
Das ist auch so ein bißchen meine Sorge: Das sich unter dem Dach die Hitze so sehr staut, dass es anfangen könnte zu brennen.
Ich werde das vorher ausprobieren, noch ohne Dach, um zu sehen, zu was für einer Wärmeentwicklung es kommt.

Viel Erfolg beim Wiederaufbau!

[Hochrheinbahner]

Hallo, weiter gehts mit dem Ausbau .
Die Glaswolle wurde weggemacht, dann sieht man das Gold des HBO, das Gewölbe, sieht auch noch gut aus.

Ohne Glaswolle


Hallo Steini (danke für die kleineren Bilder) du bist gefordert, warum sind meine Bilder immer so Groß?

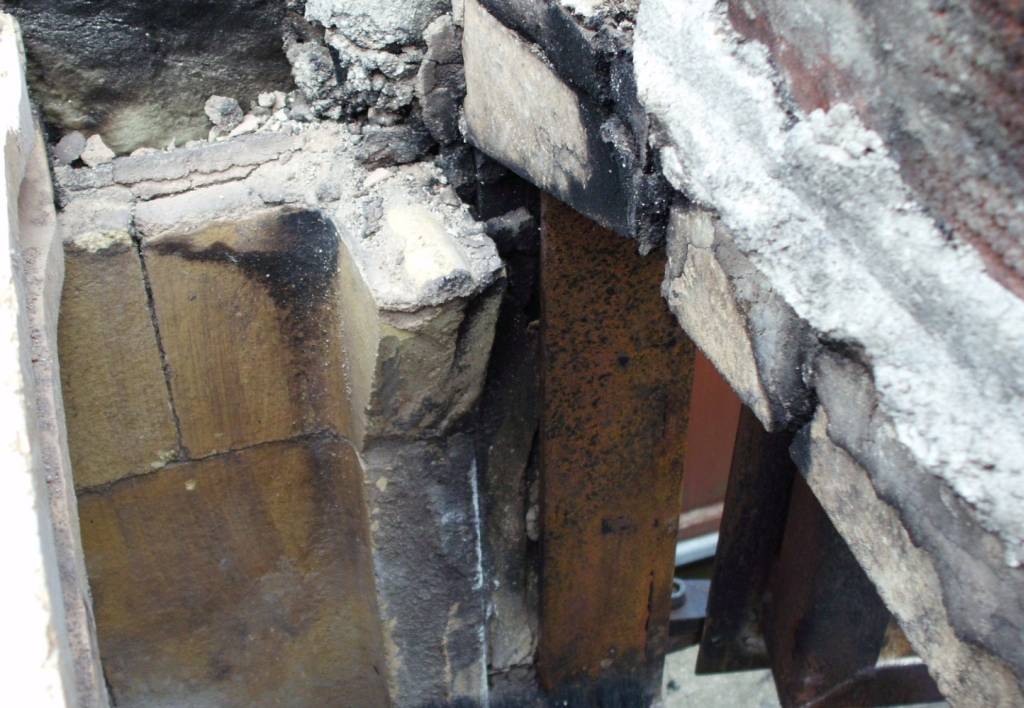

Der Türrahmen mit den Undichten Stellen ist gut sichtbar.

Undicht

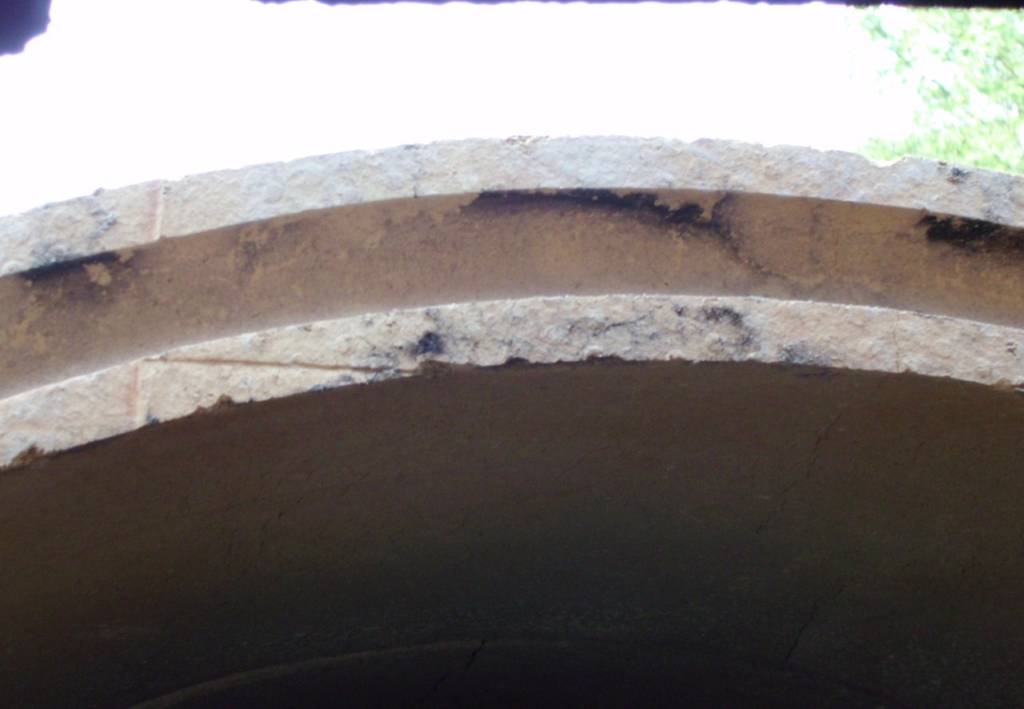

Das nächste Bild zeigt die Nutverbindung des Gewöbesteins, es sind Zwei verbaut, der Hintere ist gerissen.

Gewölbe

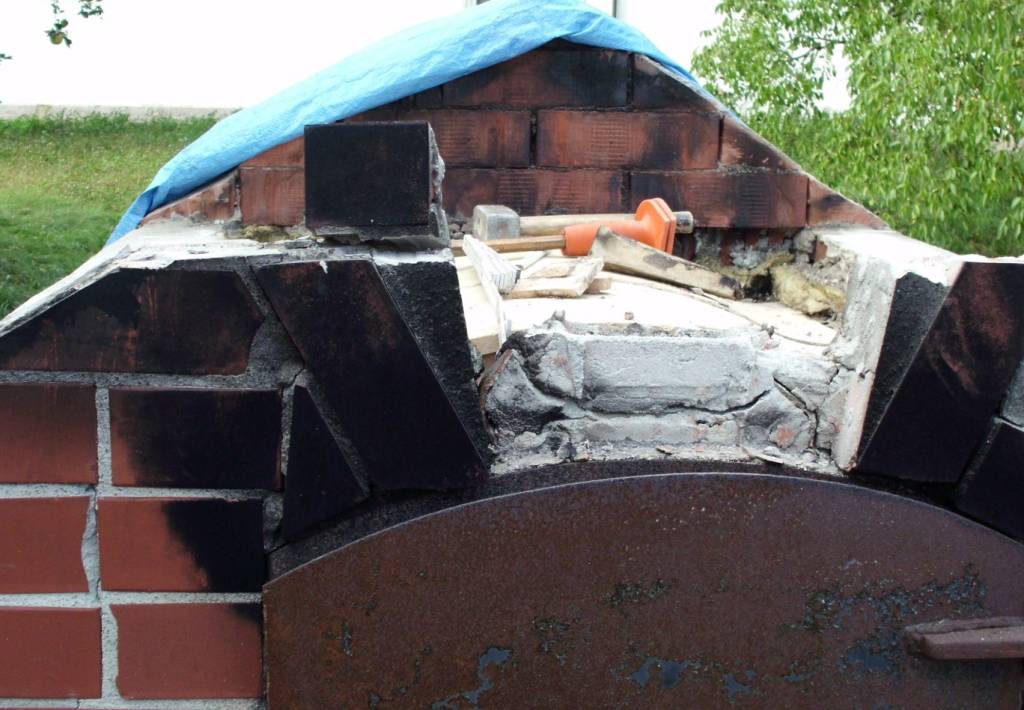

Als nächstes konnte ich das vordere obere Firstteil nach oben herausnehmen.

Firststück ausgebaut


So schön sieht es am Boden aus.

Am Boden


Nachdem nun alles so weit ausgebaut und sauber ist gebe ich euch noch ein Bild von Vorne, wo man das Gewölbe sieht .

Vordere Ansicht


Zum Schluß mache ich Feierabend und Gönne mir ein Bier.

Viele Grüße vom sonnigen Hochrhein Gerd

[Hochrheinbahner]

Hallo und guten Tag, nun geht es weiter mit dem Zerlegen. Mal sehen was noch alles kaputt ist und erneuert werden muß.

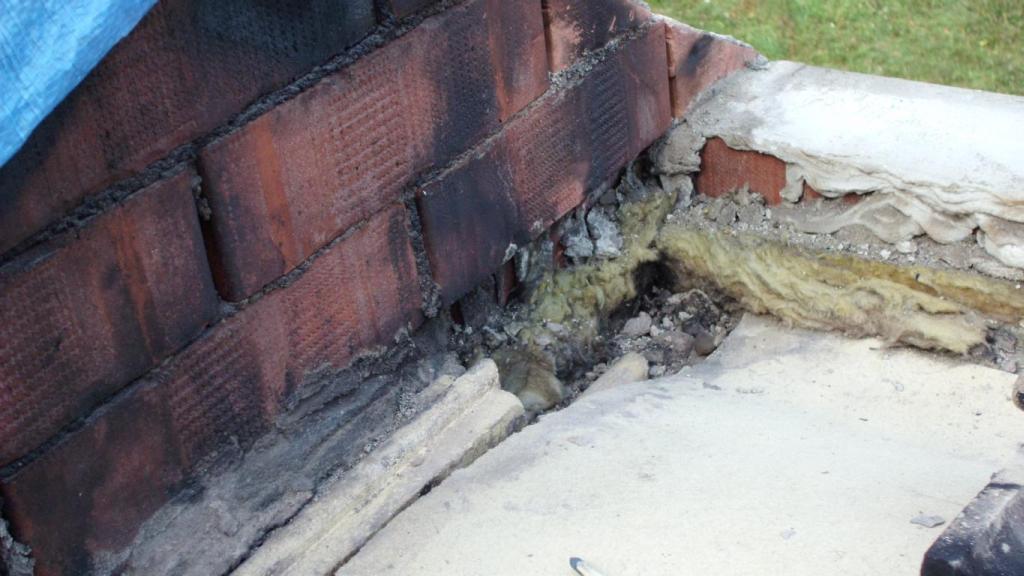

Leichte undichte Stelle im hinteren Eck.

Hinten undicht

hinten undicht.JPG (90.79 KiB) 11577 mal betrachtet

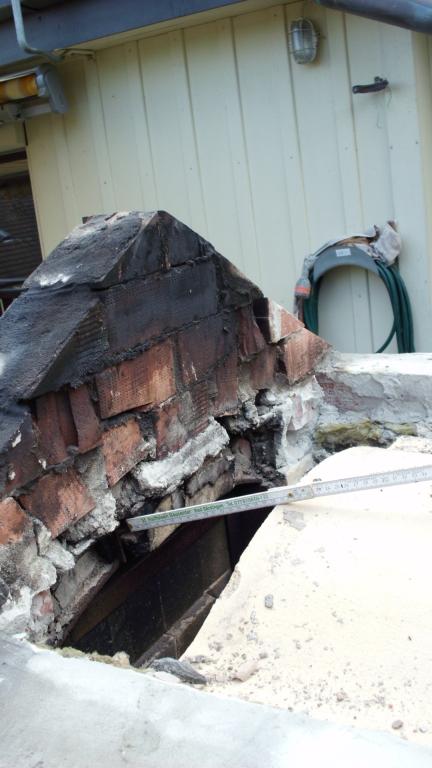

Vorne sieht man die Stellen über dem Türrahmen, die zum Brand geführt haben. Ich muß wahrscheinlich den Rahmen nach hinten verlängern.

Über dem Türrahmen undicht

undicht vorne.JPG (55.12 KiB) 11577 mal betrachtet

Beim nächsten Bild sieht man deutlich die Klappe zum Aschekasten, der unter dem Brennraum ist. Die Asche wird in den Kasten ausgekratzt und die Schublade kann ausgeleert werden. Auch da wirds eine Änderung geben, mal schauen.

Blick auf den Aschekasten

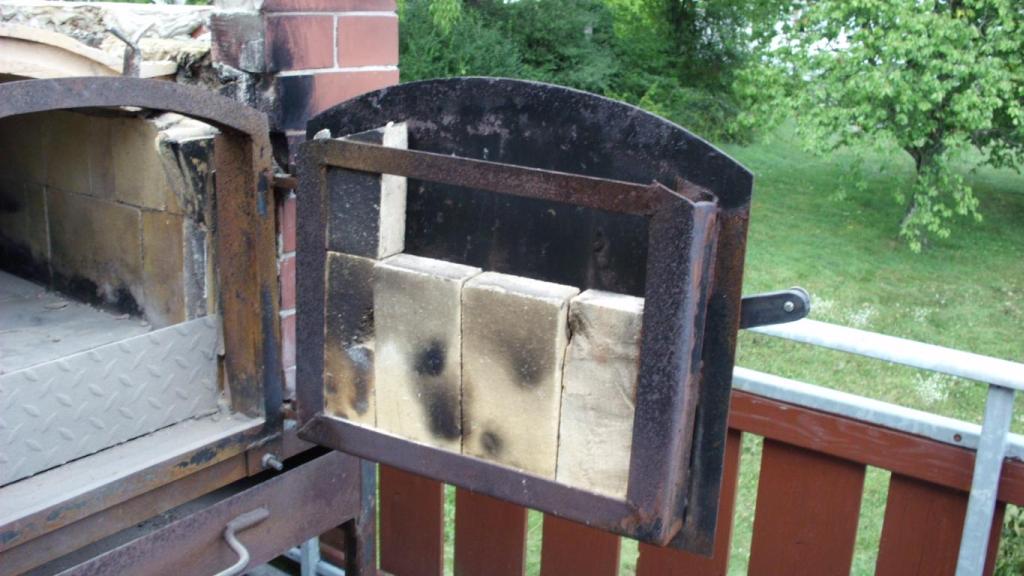

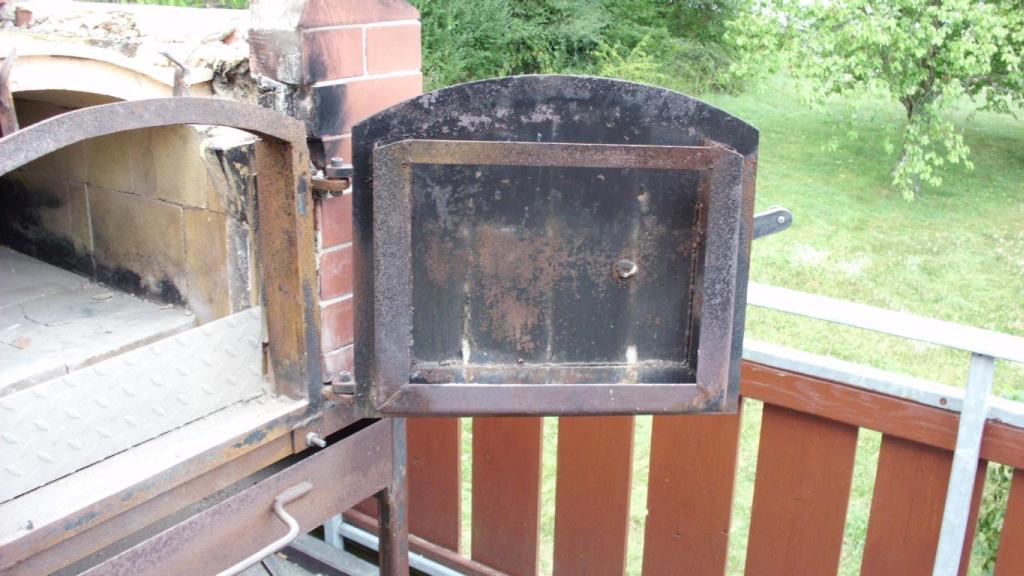

Auf dem nächsten Bild sieht man die Innenseite der Türe, in der die Schamottesteine nur eingesetzt waren. Auch da wirds eine Änderung geben.

Einschubfach Schamottesteine Türe innen

Innenseite Türe.JPG (101.66 KiB) 11577 mal betrachtet

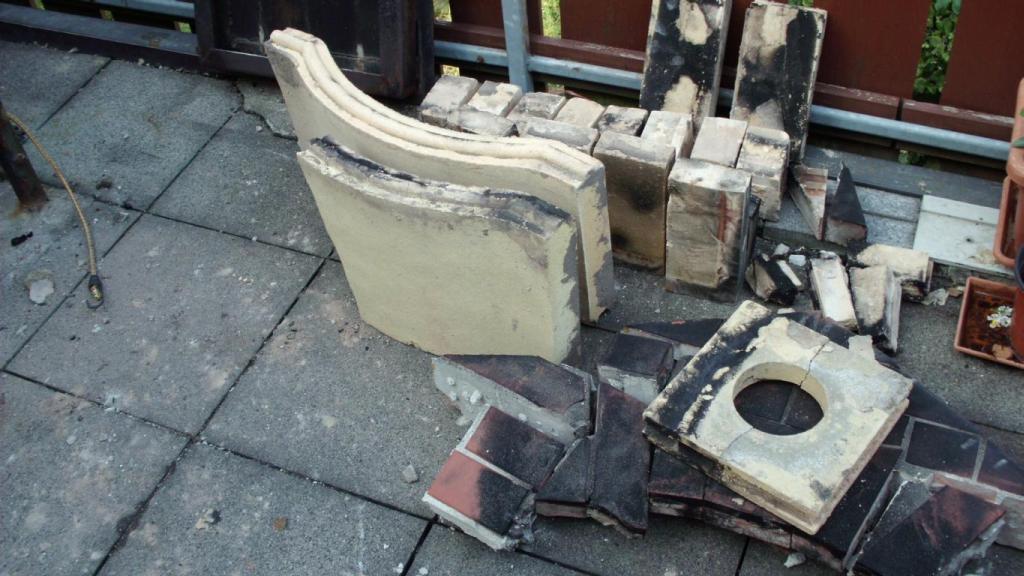

Die ausgebauten Teile am Boden liegend, gut zu sehen auch der gebrochene Stein des Gewölbes, den ich aber wieder versuche einzumauern.
Aber da wird mir einer hoffentlich einen guten Rat geben.

Ausgebaute Teilen am Boden

Teile Ausgebaut.JPG (108.78 KiB) 11577 mal betrachtet

So nun ist für heute wieder Schluss, mal sehen was noch ansteht und gemacht werden muß, denn es sollte ja wieder recht lange halten.
Der Ofen wird wieder zugedeckt.

Feierabend

Ofen zugedeckt.JPG (102.38 KiB) 11577 mal betrachtet

Viele Grüße Hochrheinbahner Gerd

[Steini]

Hallo Gerd,

auf den Bildern kann ich nicht erkennen wo sich der Kamin befindet. Vorne oder hinten?

Bezüglich des gebrochenen Gewölbesteines könnte ich mir folgendes vorstellen:

Gewölbestein auf der Außenseite mit Ankern versehen (z. B. Schrauben mit Messingspreizdübeln).
Bruchstelle mit dünnflüssigem Schamottemörtel zusammenfügen und Stein einbauen.

Abstützung des Gewölbes von innen und Hinterbetonierung mit Feuerbeton mit eingelegter Armierung (Estrichmatte).

Und noch eine Frage:

Ist der Backraum seitlich zu der angrenzenden Außenhülle (Mauerwerk) thermisch durch Steinwolle getrennt?

LG, Steini

[Hochrheinbahner]

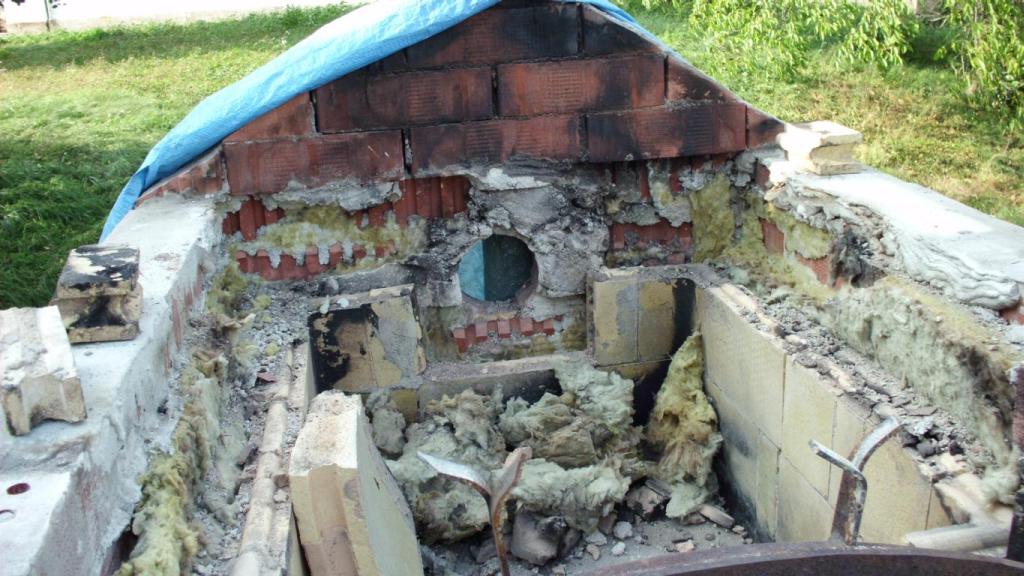

Hallo Steini, der Kamin war auf der hinteren Seite, ich werde ihn aber nach vorne legen, kurz nach der Türe. Ich denke, daß die Wärmeausdehnung besser ist.

Kamindurchgang

Kaminloch alt.JPG (125.65 KiB) 11566 mal betrachtet

Die Glaswolle, glaube ich so heißt sie, ist zwischen innerer und Außerer Steinhülle als Isolierung gewesen.
den Gebrochenen Stein, werde ich Seitlich fixieren und mit Mörtel festmachen. Vieleicht bekomme ich aber einen Neuen, wenn ich ins Schamottwerk gehe. Das Werk liegt ca. 50 Km entfernt, es werden sämtliche Arten von Steinen gefertigt, auch mit Nut und Feder.

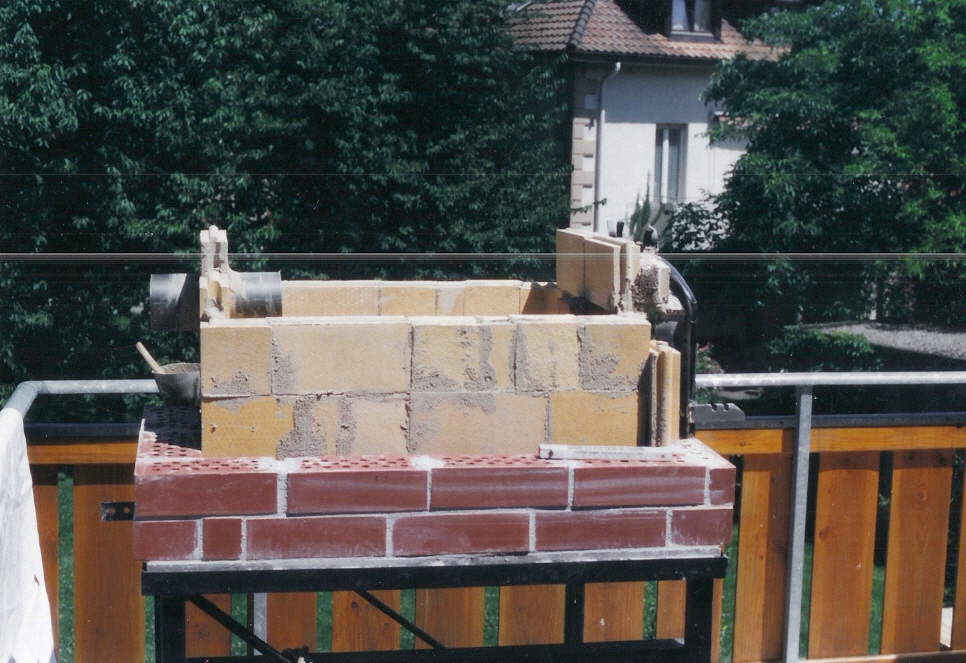

Siehe auch Bild vom Bau, vor ca. 10 Jahren.

Schamottsteine mit Nut und Feder


Viele Grüße Gerd

[Hochrheinbahner]

Hallo Leute , nun geht es weiter mit dem Ausbauen. Ich baute nun den Türrahmen aus, der Oben mit den Ankern befestigt war und nun loose ist. Unten war der Rahmen nur mit zwei Schrauben, am Eisengestell festgeschraubt, die ich einwandfrei mit 17er Schlüssel und einer Zange abschrauben konnte.

Türrahmen mit zwei Schrauben abgeschraubt

Türrahmen ausgebaut.JPG (105.04 KiB) 11549 mal betrachtet

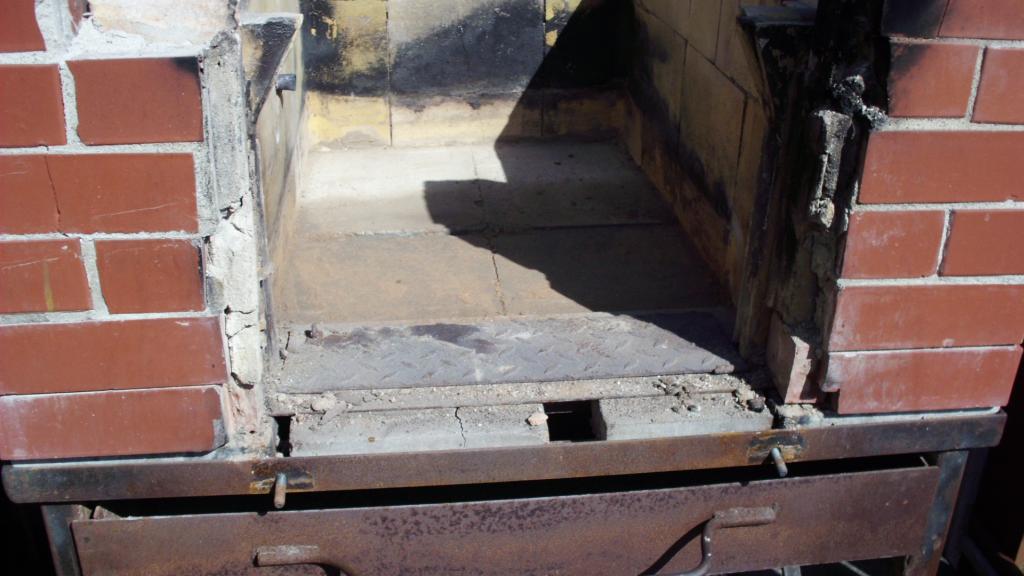

Das Bild zeigt genau die gebrochenen Schamotteplatten, die ich auch herausnehmen werde. Die Platten lagen auf Quarzsandund an den Stößen auf Distanzleisten aus Schamottsteinchen. Der Quarzsand war noch einwandfrei. Das Nächste Bild zeigt den unteren Betonboden, der aus normalen Bodenplatten ist. Das ganze liegt auf einem Rost aus Eisenstäben 35 x 20 Vollmaterial die mit dem Rahmen verschweisst sind.

Betonbodenplatten unten

Betonplatten unten.JPG (85.33 KiB) 11549 mal betrachtet

Da ich als KfZ-Mechaniker auf Lkw arbeitete, war die Herstellung und Beschaffung von dickwandigem Eisen für mich kein Problem. So wurde auch der Rahmen der Türe selbstgemacht.

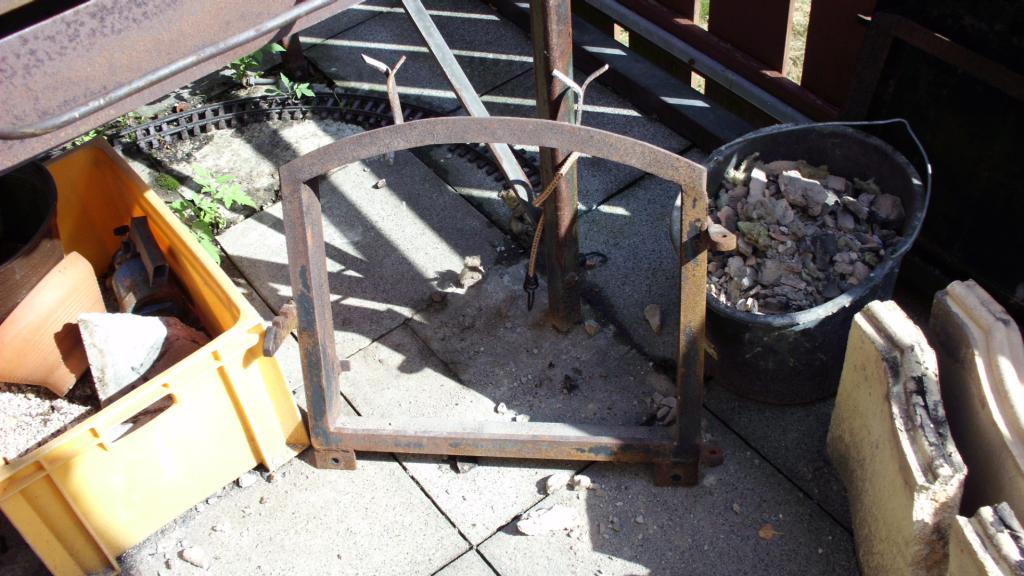

Türrahmen von Vorne

Türrahmen von Vorne.JPG (112.12 KiB) 11549 mal betrachtet

Beim nächsten Bild sieht man den Türrahmen von Hinten.

Türrahmen von Hinten

Türrachmen von Hinten.JPG (104.58 KiB) 11549 mal betrachtet

Den Rahmen oben, werde ich an der abgerundeten Seite noch verlängern. Ich denke er wäre dann besser nach oben abzudichten.
Zu Schluß möchte ich euch ein Bild Vom letzten Backen zeigen, leider ohne HBO gebacken.

Das letzte Backergebnis

Leider ohne HBO gebacken.JPG (98.17 KiB) 11549 mal betrachtet

Nun wünsch ich euch allen noch einen schönen Sonntag und immer viel Glut im Ofen!

Hochrheinbahner Gerd

[Steini]

Hallo Gerd,

nun zerlegst du das Teil aber wirklich komplett.

Hast ja auch Recht. Lieber von Grund auf sanieren.

Wird ja dann doch eine etwas "umfangreichere Baustelle".

Wir bleiben dran.

LG, Steini
