Räucherofen aus Holz - zerlegbar

[Rombach-Castle]

Hallo

Angefixt durch die zahlreichen Beiträge zum Thema Kalträuchern, insbesondere der letzte Tröt von Novum64 zu diesem Thema liessen mich hier und anderenorts stöbern



Zuerst bin ich auf WolfgangEG´s und dann über Steini´s Fred gestolpert und hab mir dann auch noch hier und da Informationen eingeholt!
Aus der Stöberei ergaben sich dann bei mir Vorstellungen, die ich zwischenzeitlich auch schon zu einem grossen Teil umgesetzt habe....

Aus der Leserei hier und da ergab sich, dass ich gerne einen Ofen selber bauen möchte (...der Weg ist das Ziel)!
Daraus und aus grundsätzlichen anderen Erwägungen entschied ich mich für das Baumaterial: Holz
Wenn man sich mit dem Thema dann weiter beschäftigt und stellt man fest, dass es sich bei den meisten Eigenbauten aus Holz um rechte "Dubasse" handelt, will sagen, nicht gerade leicht: Motto: Schrankwand..
Obwohl ich nicht wirklich unter Platzmangel leide muss ich da dann irgendwo auch die Regierung berücksichtigen... nicht dass nachher das ganze Jahr über da so´ne Schrankwand für Missmut sorgt..

Also hab ich den HRO so geplant, dass er bequem zerlegbar ist und auch im zusammengesetzten Zustand eine gewisse Größe nicht überschreitet!
Da mir die Abmessungen und Proportionen von Novums Ofen ganz gut gefielen und er selber mit der Größe sehr zufrieden ist hab ich grob die Innenmasse seines Ofens übernommen:
Innenmasse sind BXTXH 50x40x150, die Aussenmasse sind jeweils plus 14cm, da ich den Ofen doppelwandig mit Isolierung ausführen werde, da er mutmasslich in einem ungeheizten Gartenhaus, oder ganz im Freien stehen wird.
Eine Thermoregulierung hab ich mir besorgt, heizen werde ich wohl mit einer Heatball!
Ausführung aus 3,4cm gehobeltem Konstruktionsholz (zum halben Preis vom BayWa), Innenbeplankung 18mm Rauspund von Aussen verschraubt!
Isolierung wird wohl Steinwolle, aussen kommen Fichtenbretter 210x19mm!
Ich lass mal ein paar Bilder sprechen:

Hier mal die Balkenkonstruktion der 4 Seiten

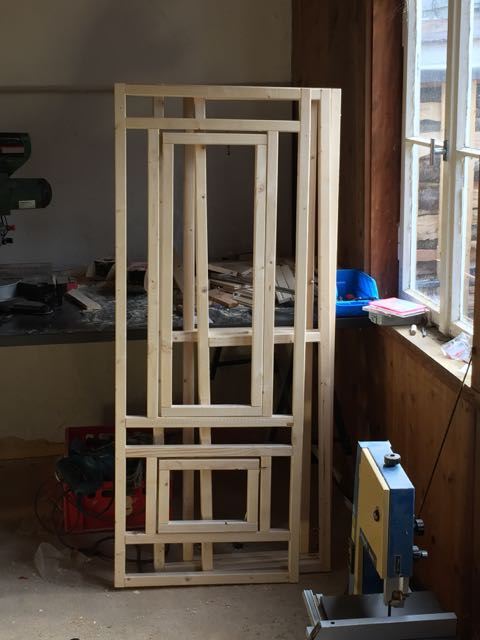

Das Gerüst


Hier die von innen mit Rauspund beplankten Teile einzeln

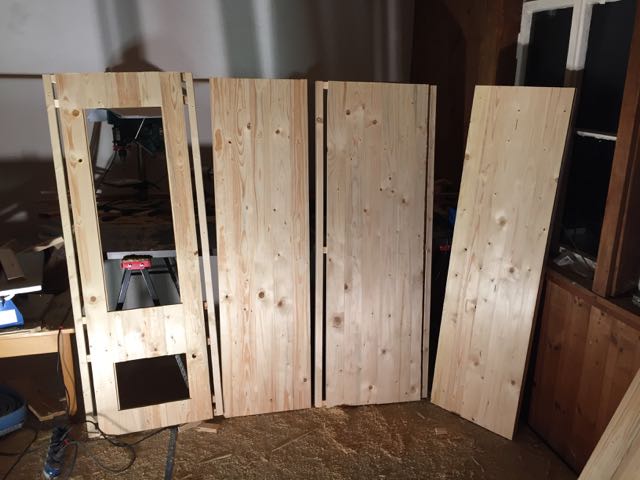

Fertig beplankt


und mal grob zusammengesetzt

ohne Front


und mit Front

mit Front


Ihr erkennt schon, dass ich jeweils für das untere "Sparbrandfach" und die Räucherkammer an sich extra Türen vorgesehen habe!
Mir ist klar (und ich habe es auch schon ausprobiert), dass der Ofen später wesentlich einfacher zu handeln gewesen wäre, wenn er durch eine oder zwei
große Türen, die sich über die ganze Breite ziehen konstruiert worden wäre....das gefiel mir aber optisch nicht!
Und das Auge räuchert ja schliesslich mit

Hier noch mal mit Türen:

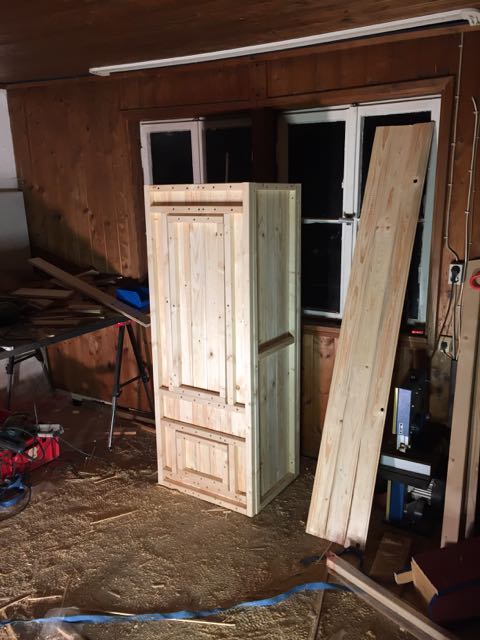

mit Türen


So, dass ist erstmal so grob der Stand jetzt!
Nachher hol ich die Steinwolle und die Fichtenbretter und werde dann wieder berichten!
Gruß, Andreas

[Rombach-Castle]

Ach so... vergessen...

Die Einzelteile werden später über Maschinenschrauben von aussen nach innen verschraubt! Dafür werde ich jeweils an den Seitenteilen von innen eine s. gen. Einschlagmutter einschlagen!
Von aussen soll sich die Verschraubung an Beschlägen abstützen, die ich mir über einen Link von WolfgangEG ( ) besorgt habe!
Ich muss also zunächst Vorder- und Hinterteil fertigstellen, damit ich die Bohrungen exakt von aussen nach Innen vornehmen kann... erst dann kann ich die Seitenteile aussen fertigstellen...
Ich hoffe ich konnte alle Unklarheiten beseitigen

Gruß, Andreas

PS:
Ich mach da mal Foto´s von, wenn es soweit ist!

[Wolfgang EG]

Andreas, alle Achtung . Dein HRO wird eine feine Sache, sauber ausgeführt, gut durchdacht. Ich freue mich schon auf den weiteren Fortgang der Arbeiten, viele Fotos und natürlich das erste Räucherergebnis.

Wolfgang

[Steini]

Und du bist der Meinung, dass er mit Innen- und Außenbeplankung leichter wird als unser Einschaliger?

Bleiben denn Innen-, Außenschalung und Dämmung beim Zerlegen eine Einheit, oder pflückst du das dann alles auseinander?

Letztendlich bleibt er vermutlich doch immer übers ganze Jahr montiert stehen ...

[Novum64]

Die Einschlagmuttern musst du ja von innen installieren, da sie auf Zug belastet werden. Damit hast du Metallflächen, die rosten können.
Ich würde da eher auf Rampamuffen setzen. Damit ist dein Schrank innen Metallfrei, da diese in Sacklöcher eingeschraubt werden.

Das ist meine unmaßgebliche Meinung.

Ansonsten: Bis jetzt sieht das Projekt prima aus. Ich bin gespannt wie es weitergeht.

[Diavolo]

Die Einschlagmuttern musst du ja von innen installieren, da sie auf Zug belastet werden. Damit hast du Metallflächen, die rosten können.
Ich würde da eher auf Rampamuffen setzen.

[Hardy]

Tolles Projekt.

Ich pass da mal genau auf, vielleicht kommt das bei mir auch noch. Super Ausführung und der richtige Raum zum Basteln.

[ar1]

Das werde ich aber jetzt auch mal beobachten.
Interessante Idee!

[Rombach-Castle]

Erstmal besten Dank für die Resonanz!
Steini, die Wände werden alle ohne Zerpflücken der Isolierung als Wand bestehen bleiben, sofern ich den Schrank demontiere! Warte mal ab, bis ich die Außenwand und Isolierung montiert habe, dann mach ich Fotos und die Sache wird klarer! Ob ich das Teil dann demontiere oder nicht, kommt dann auf, aber dass weiß ja außer mir noch keiner...
Ich wollte es mir auf jeden Fall offen halten und ich denke auch, dass es gut funktionieren wird!
Wegen der Rampamuffen:
Für mich sind die Dinger ein leidiges Thema; zu oft sind mir die Teile schon ausgerissen! Die Einschlagmuttern sind ja im Grund nicht viel anders, außer, dass sie sich auf Zug mit ihren Zinken in das Holz einziehen und kaum in Zugrichtung ausreißen können! Bei den Einschlagmuttern gibt's aber gelegentlich das Problem, dass man sie beim Versuch, sie fest zu ziehen in den Hohlraum reindrückt und dann verschwunden sind.... auch schon erlebt
Ich denke, ich muss einfach noch ein paar Bilder machen, dann wird die Sache konstruktiv klar!
Vielleicht vorab zum Verständnis: die Einschlagmuffen befinden sich im Hohlraum zwischen Innen und Außenwand im Balken. Von innen also nicht zu sehen!
Gruß, Andreas

[hufpfleger]

Saubere Arbeit

Die Einschlagmuttern könntest du mit einem kleinen Brettchen dahinter gegen Rausdrücken sichern.

Viel Spaß beim Räuchern!
