Innen und schräg im Eck

[chris]

saubere Arbeit

Das sieht man den gelernten Maurer

[Golo]

Das wird sicher ein richtig toller Ofen !! Gefällt mir ausserordendlich gut.

Dein Projekt werde ich weiter

[Spätzünder]

das sieht richtig gut aus
lg
spätzünder

[HBOrasta]

Proschbekt Proschbekt!!!

Bankaufstell, hinsetz, Biertrink, beobachten!

[Rombach-Castle]

Top saubere Sache, wird sicher ein echter Hingucker, besonders wenns mal verputzt ist

.......

- sauberes Fugenbild - Verbände eingehalten -

...ich seh da ja schon so'n paar Fugen, die mich an die Tochter des Poliers denken lassen

Gruß, Andreas

[Börni]

Walter - herzlich willkommen im Forum der

Das Projekt weckt auch mein Interesse - ich beobachte das mal weiter
Bisher alles top!

[Walter1801]

Es geht weiter,
vor dem Betonieren wird eingeschalt. Unterkannte Schalung ca. 75cm.
Unter den Deckenstützen bitte Keile legen, wer’s vergisst, merkt es erst beim Ausschalen,
dann ist es zu spät.
Das Graue sind die Abstandhalter – wegen der Betonüberdeckung.
Reste von Baustahlmatten wieder von einer Baustelle geholt. Was man so alles für ein Kasten Bier bekommt.....
Bewehrung unten reingelegt.
Die Betondecke wird hier in „meinem Fall“ vom Mauerwerk und von der vorhandenen Wand entkoppelt.
Da fiel mir nichts Besseres ein, wie Dämmstreifen (Reststück) vom Estrichbau.
Fertigbeton geholt, betoniert, verdichtet, Bewehrung oben rein gelegt, abgezogen, abgerieben.
Fertig ist die Betondecke und



[Siggi]

Na super Walter, das sieht doch sehr solide aus, eine wunderbare Grundlage für Deinen (Euren) Ofen.

[Walter1801]

Achja, Thema Betonplatte oder Zwischenplatte.
Ich sehe es jeden Tag. Mein Malheur...... aber........

Ein Grund mehr einen SBO zu bauen.

Was ist passiert:

hier sind ein paar Bilder wie man es nicht machen soll…..


(201.99 KiB) 29-mal heruntergeladen


(215.54 KiB) 29-mal heruntergeladen

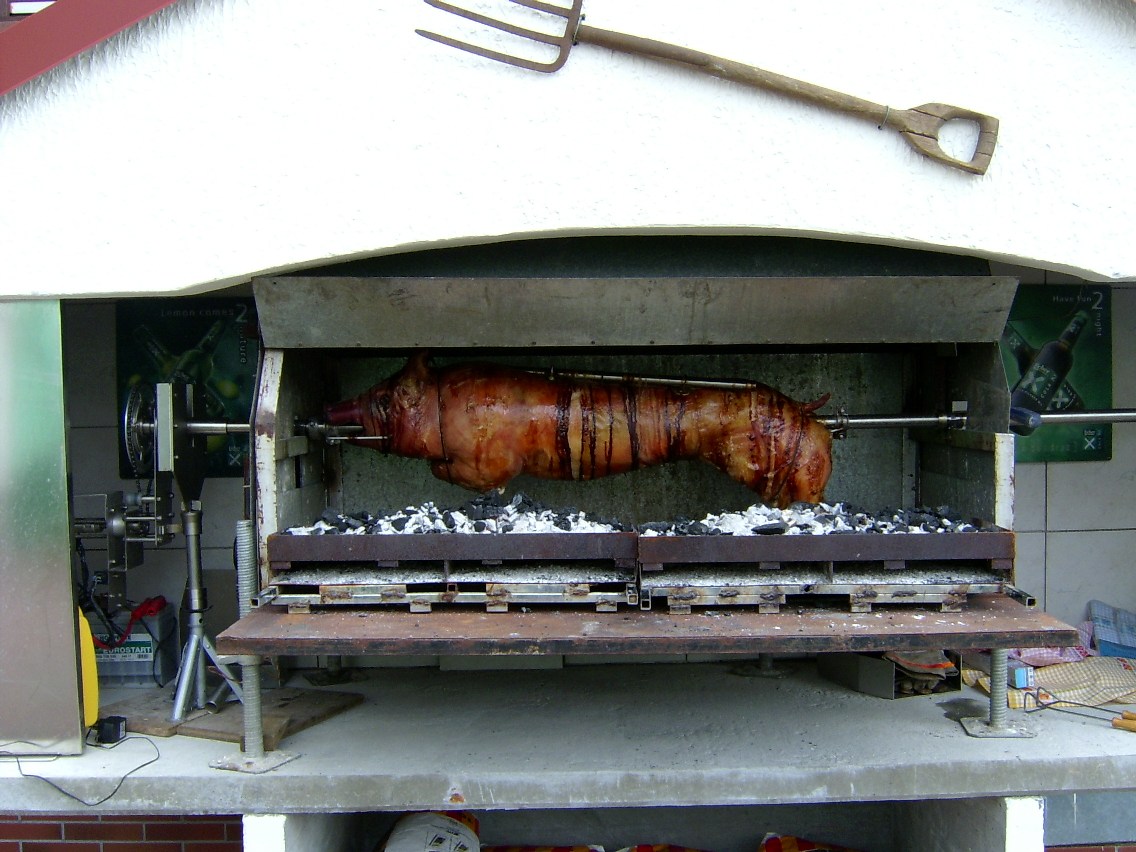

Geil die Sau….

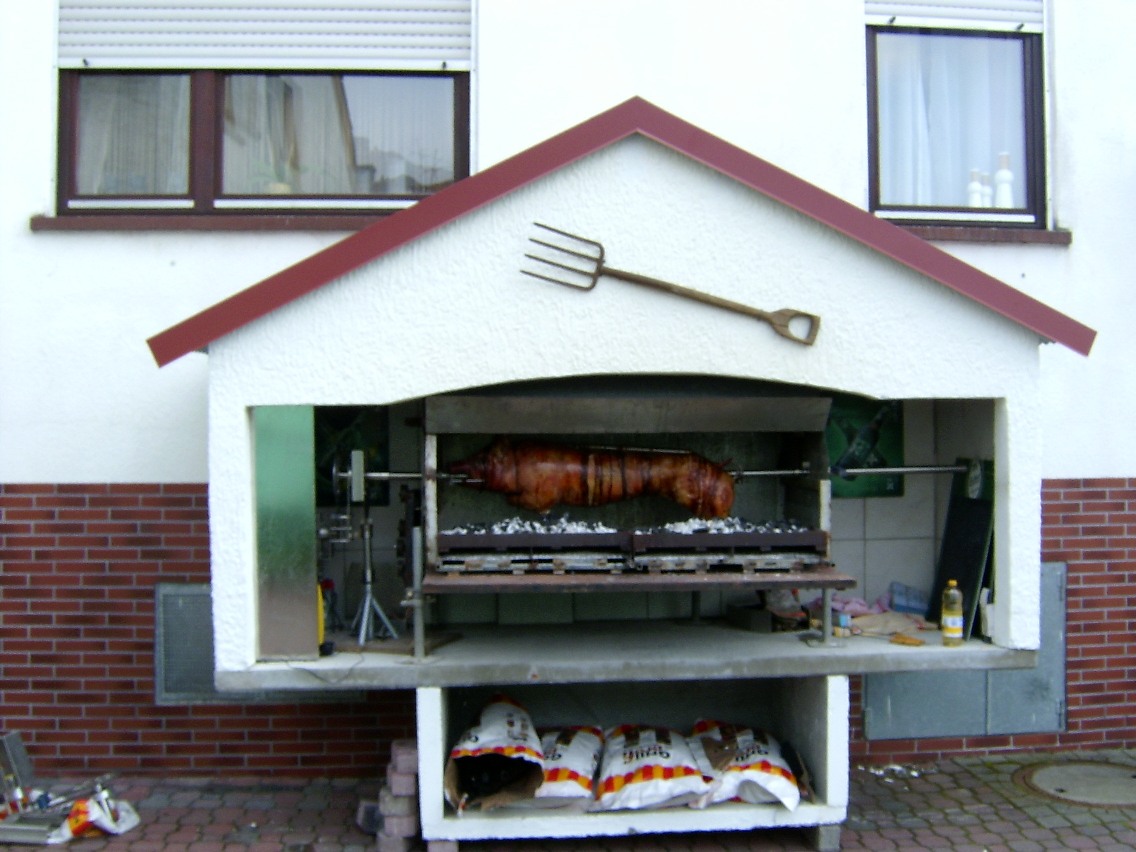

Mein 2. Projekt, ein Holzkohlegrill mobil von 2008.
Findet jemand den Fehler? Ich glaube, ihr denkt nur an das Essen.

Aber jetzt:



Bei diesem mobilen Grill wurde die Betondecke (Zwischenplatte) nur ca. 10cm stark betoniert.
Die Betonplatte und das Oberteil durften nicht mehr als 1250kg wiegen. Die Platte liegt auf drei Seiten auf. Rechts und links außen sieht man 2 „Angststützen“.
Trotz 12er Rundstahl und Ober- und Unterbewehrung Beton der Klasse B30 heute C30/37 biegt sich die Platte.

Der Grill wird noch einmal (wenn die Betonplatte hält) verladen und ab zu einem Freund in den Garten. Viel Spaß beim Grillen.
Tja gelernt

Steht ein Steinbackofen auf einer zu dünnen Betonplatte, wird der Korpus reißen.

Also liebe Neubauer: Betonplatte wie die richtigen Häuslebauer min. 16cm stark betonieren… .
Kein Risiko eingehen, dann passiert auch nichts.

Beste Grüße Walter

[Siggi]

Ja, was lerne ich daraus?

Auch Angststatiker haben eine Daseinsberechtigung.

Oder : Mehr ist besser.
