Gemeinschaftsprojekt "Holzbackofen" - Mobil

[chris]

Welche Abmessungen haben denn die Stahltafeln und wie ist der aktuelle Preis?

Es gibt

Kleinformat 2000 x 1000 mm
Mittelformat 2500 x 1250 mm
Großformat 3000 x 1500 mm

Die aktuellen Preise frag ich gleich morgen mal an

3 mm , oder ?

[Steini]

... 3 mm , oder ?

JEPP!

[Steini]

... Ich kenne 2 Leute die einen Ramster haben...

Kannst du da mal ein wenig mit der "Knipse" spionieren.

Mich würden insbesondere die Auflagen der Schamottesteine interessieren und der seitliche "Freiraum".

Bei dieser Gelegenheit könntest du auch mal nachsehen ob dort eine seitliche Aufkantung existiert.

[Andy 28]

... Ich kenne 2 Leute die einen Ramster haben...

Kannst du da mal ein wenig mit der "Knipse" spionieren.

Mich würden insbesondere die Auflagen der Schamottesteine interessieren und der seitliche "Freiraum".

Bei dieser Gelegenheit könntest du auch mal nachsehen ob dort eine seitliche Aufkantung existiert.

Benötigt man den unbedingt den seitlichen Freiraum?

Ansonsten könnte man doch auch die Böden durchgehen lassen zu den Seiten hin und hinten verkürzen.

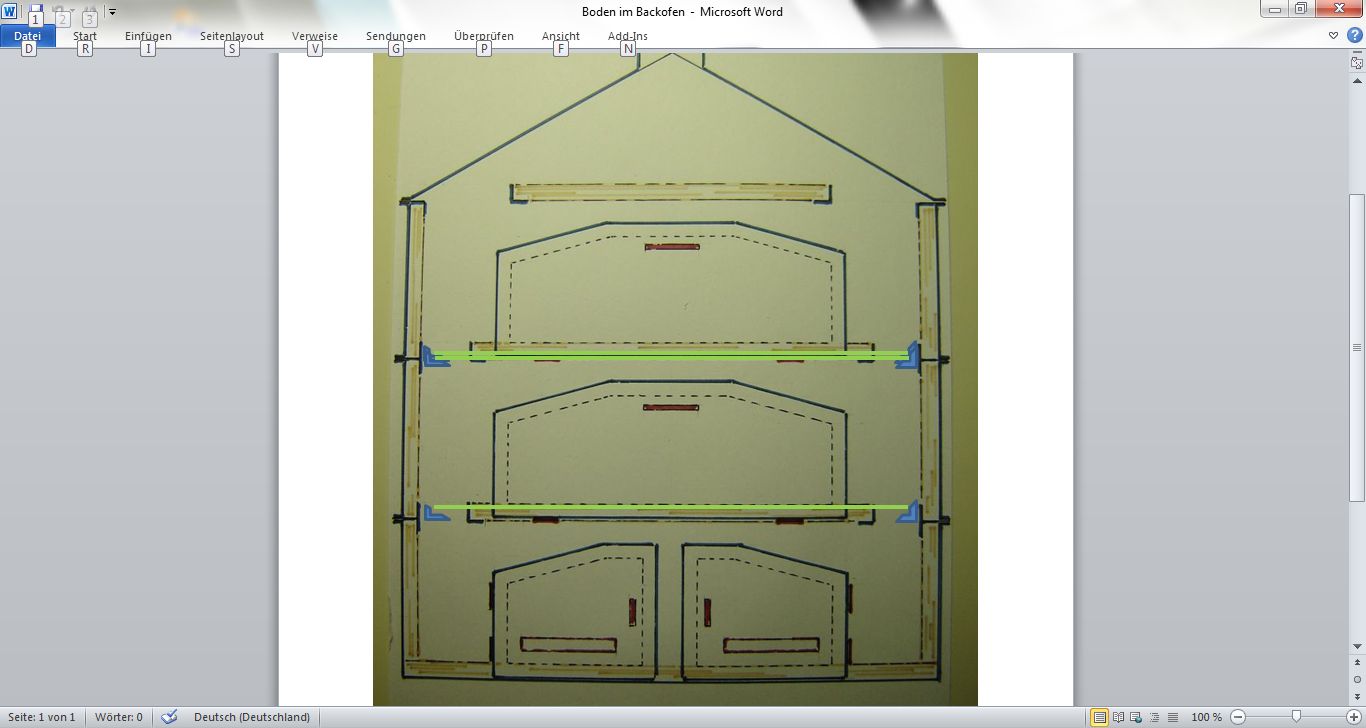

Habe das mal in Steinis Zeichnung eingefügt was ich meine.

Boden im Backofen.jpg

(74.23 KiB) 56-mal heruntergeladen

Unterhalb des Schamottbodens müßte dann ggf noch ein Boden liegen bzw die seitlichen Auflagen müßten breiter sein damit der Schamottboden nicht in der Mitte bricht.


Lg
Andy 28

[chris]

Gibt's Vorschläge für die Oberflächenbehandlung des Blechs ?

[Umberto]

wegen der Oberflächeenbehandlung:
ich möchte den HBO isolieren. Nur was außen auf die Isolierung drauf kommt weiss ich noch nicht.
Vielleicht ein Ziegeldach und Holzverkleidung?

[chris]

So, der Preis für das 3 mm Blech, warmgewalzt und zunderfrei gebeizt, liegt momentan bei ca. 1,50 € / kg. Der m² wiegt 23,5 kg.

Bei einer Kleinformattafel 2000 x 1000 mm sind das 47kg x 1,50 € = 70,50 €

Eine Mittelformattafel 2500 x 1250mm wiegt etwa 74 kg x 1,50 € = 111,- €

[hobbywurster]

So, der Preis für das 3 mm Blech, warmgewalzt und zunderfrei gebeizt, liegt momentan bei ca. 1,50 € / kg. Der m² wiegt 23,5 kg.

Bei einer Kleinformattafel 2000 x 1000 mm sind das 47kg x 1,50 € = 70,50 €

Eine Mittelformattafel 2500 x 1250mm wiegt etwa 74 kg x 1,50 € = 111,- €

Eine "Zuschnittliste/Stückliste" wäre ganz nützlich.....


Bestimmung der "Blechtafel Größe" in Bezug auf optimale "Ausnutzung".... (wenig Verschnitt!)








.

[TJP1976]

... Ich kenne 2 Leute die einen Ramster haben...

Kannst du da mal ein wenig mit der "Knipse" spionieren..............................

Moin,
hier hat jemand einen China-Ofen -> http://steinbackofenfreunde.de/forum/vi ... f=41&t=874 vieleicht kann man sich dort einige Ideen klauen
Und hier gab es "Grundgedanken für einen Selbstbau -> http://steinbackofenfreunde.de/forum/vi ... f=41&t=888
Bin echt gespannt was am ende rauskommt.
Ein E-Schweißgerät habe ich mir erst vor 3 Wochen gekauft
---
LG
Torsten

[Umberto]

hab nur mal grob gerechnet:

grobe Blechberechnung
Annahme: Ofentiefe 50 cm, doppelstöckiger Ofen
Seitenteile: 2 x 0,5 x 0,9 = 0,9
Vor-Rückwand 2 x 1 x 0,9 = 1,8
Boden 0,5 x 1 = 0,5
Dach ca. 2 x 0,6 x 0,5 = 0,6
= 3,8 m² = 134 Euro
+ X
+ Abkantungen
+ jede menge Winkelschienen
+ Rohrstutzen mit Drosselklappe
+ Kleinteile Türen
+ jede Menge Schrauben

Schamotte
Backflächen 3 x 4 x 500 x 200 =
Feuerfach Boden 5 x 500 x 200 =
Seiten 2 x 6 x 500 x 200 =
Rückwand 10 x 500 x 200 =
Vorderwand ?
39 Platten 500 x 200 = 280 Euro

Gewicht: 324 kg + X
