Gemeinschaftsprojekt "Holzbackofen" - Mobil

[Umberto]

ja, Steini ist mit der Konstruktion der Schweißvariante fast fertig (hat er auf jeden Fall 4 Beiträge weiter oben geschrieben).

[Steini]

Am Wochenende gibt es die 1. Konstruktionszeichnung als Diskussionsgrundlage.

Leider steht mir zu Hause momentan nur ein englischsprachiges CAD-Programm zur Verfügung.

Damit geht alles viiiiel langsamer, da ich mich erst an die Menüführung gewöhnen muss.

[Umberto]

he Steini, das ist ja super.
Vielleicht kannst dir ne deutsche Version des CAD-Programmes "backen" ?

[Steini]

So, jetzt aber.

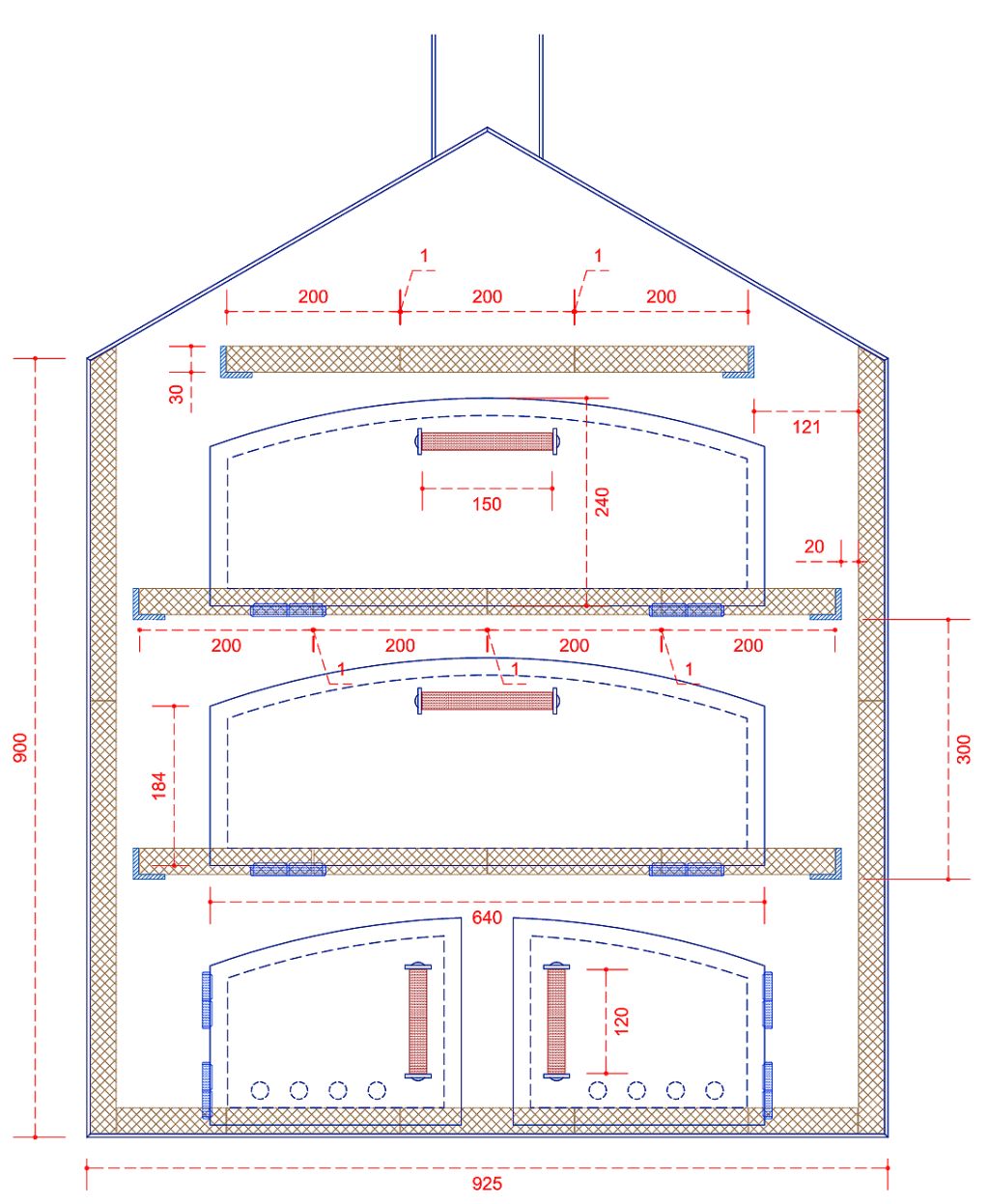

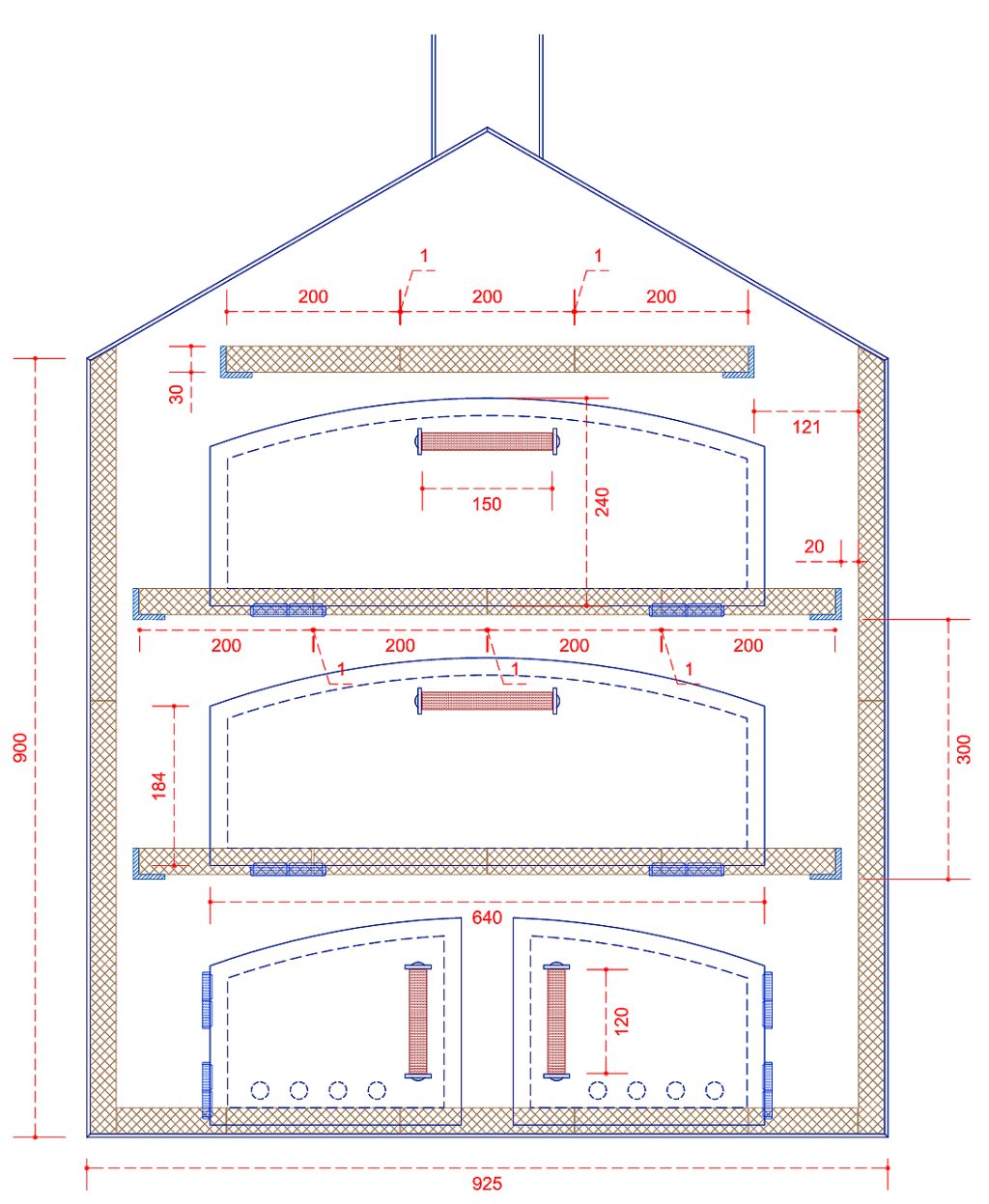

Hier die erste Version als Diskussionsgrundlage.


(156.17 KiB) 45-mal heruntergeladen

[Umberto]

Hallo Steini,

das sieht doch schon sehr gut aus. Hast du toll konstruiert.
Ist der Ofen 30 cm tief?
also Schamotteplatten 20 x 30 ?
Falls ja. Dann sind es 25 Platten + einen schmalen Streifen am Bode + 2 Streifen a' 10 cm an der Seitenwand
Summe: 32 Platten?

PS: + die Platten für die Rückwand

[Steini]

... Ist der Ofen 30 cm tief?
also Schamotteplatten 20 x 30 ?

Ich habe mir eine Tiefe von ca. 45 cm vorgestellt, dann könnte man die 400 x 200 x 30 mm-Formate verwenden.

Mit den Schamotteplatten geht das nie ganz auf. Schnitte sind auf jeden Fall erforderlich.

[chris]

Hallo Steini das sieht doch sehr gut aus

[chris]

Wie schaut's aus Jungs, gibt's noch Diskussionsbedarf zu Steinis Konstruktion? Oder sollen wir mit dem Prototypen loslegen?

[Umberto]

den Konstruktionsvorschlag könnte man natürlich auch für eine Variante mit nur einem Backfach verwenden. !?

Macht es Sinn auch die Vorderfront mit Schamotteplatten auszukleiden?

[hobbywurster]

den Konstruktionsvorschlag könnte man natürlich auch für eine Variante mit nur einem Backfach verwenden. !?

Macht es Sinn auch die Vorderfront mit Schamotteplatten auszukleiden?

Da wäre ich dabei!


.
