Ein gemauerter HBO entsteht

[Farmer3s]

Hallo,

ich stell hier mal meinen bisherigen Stand und natürlich den weiteren Verlauf des HBO Baus vor. Leider bin ich etwas spät angefangen den Ofen zu bauen, daher wird es leider eine Winterpause geben. Die Backfläche will ich als Tunnelgewölbe bauen, die Größe soll bei 80cm Breite und 120cm Tiefe liegen. Auf der rechten Seite des HBO soll der Schornstein stehen und eine Ablage/ Arbeitfläche entstehen. Die Fundamentgröße ist 1,9 x 1,85m.

Die bisherigen Kosten halten sich in Grenzen da ich die kompletten Steine geschenkt bekommen habe.

Bilder sagen mehr als Worte, ich fang dann unten an:

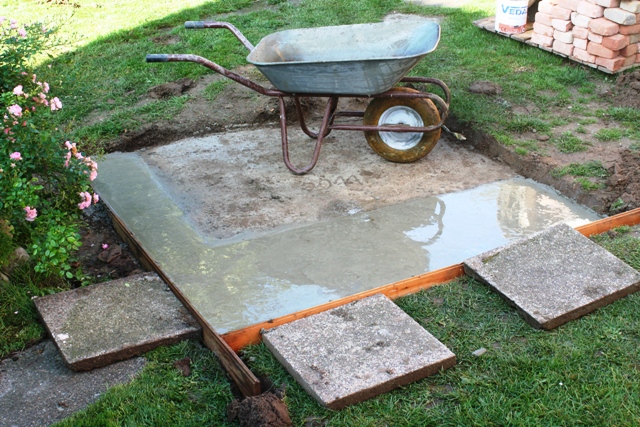

Das Fundament hatte ich am Anfang zu klein gemacht und dann nochmal drangeschüttet. Hierzu Löcher in das"alte Fundament gebohrt und 12mm Baustahlstangen(ca.30cm länge) reingesteckt.

Fundament vergrößert.jpg (226.32 KiB) 15702 mal betrachtet

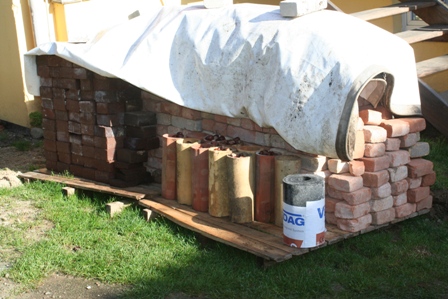

Gesammelte Werke, man(n) ist ja Jäger und Sammler

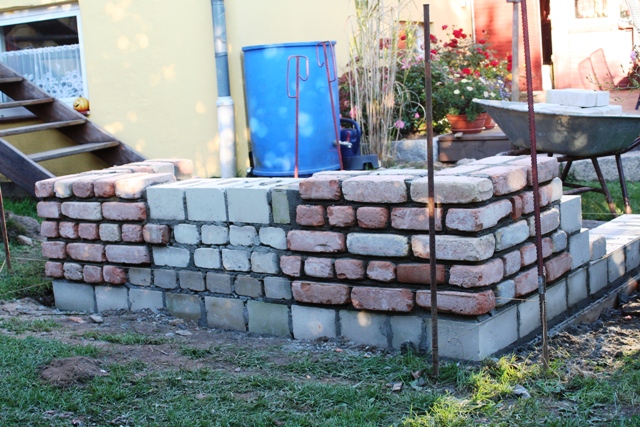

Die ersten Schichten entstehen

Start Unterbau.jpg (206.91 KiB) 15702 mal betrachtet

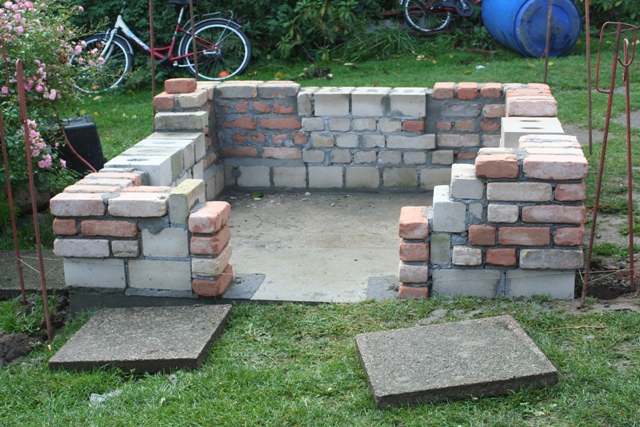

Das ist die Vorderansicht.

Unterbau front1.jpg (211.27 KiB) 15702 mal betrachtet

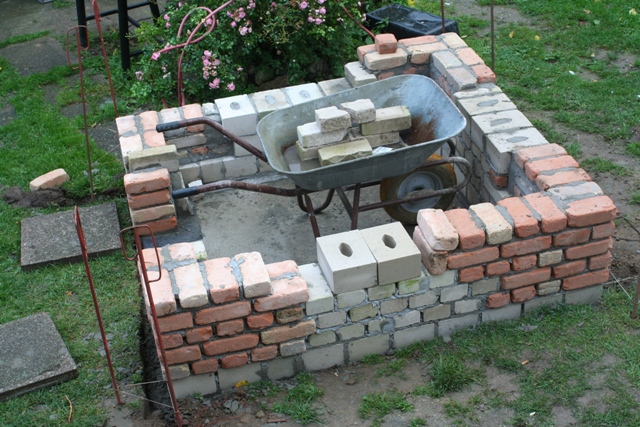

Die Linke Seite.

Unterbau Seite1.jpg (209.1 KiB) 15702 mal betrachtet

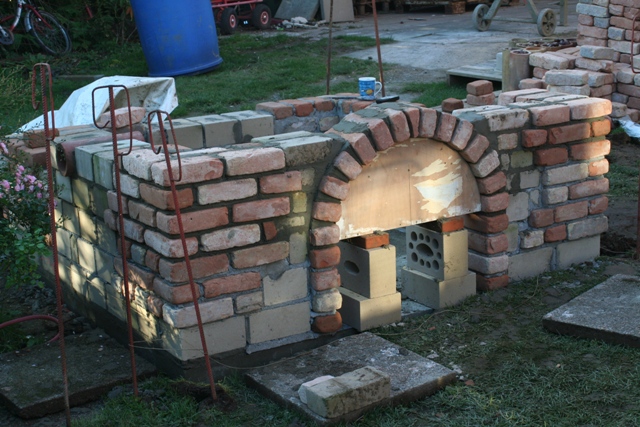

Der untere Rundbogen.

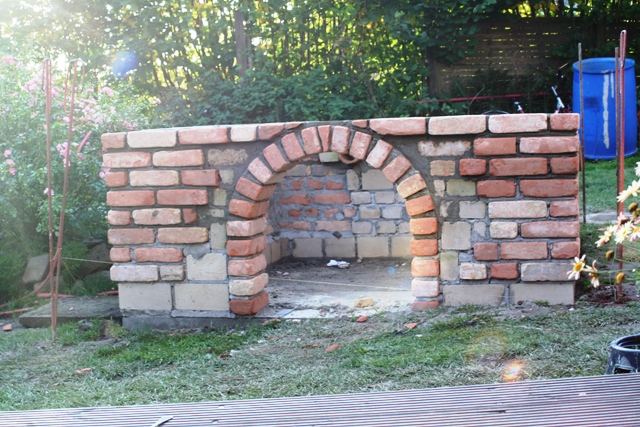

Der fertige Unterbau unverputzt

Unterbau fertig vorn.jpg (216.97 KiB) 15702 mal betrachtet

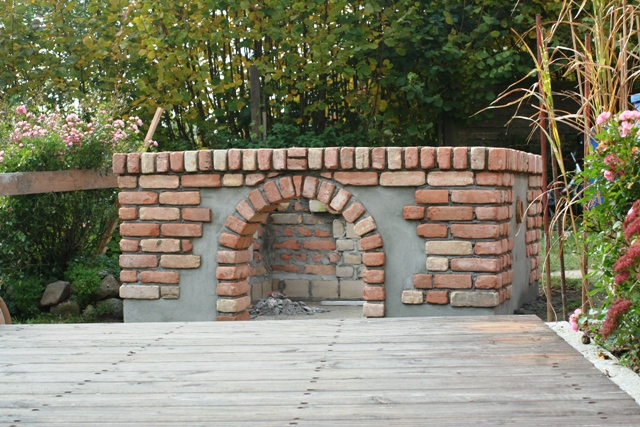

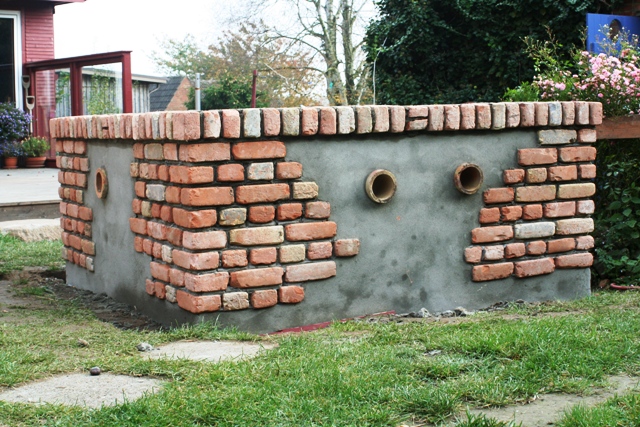

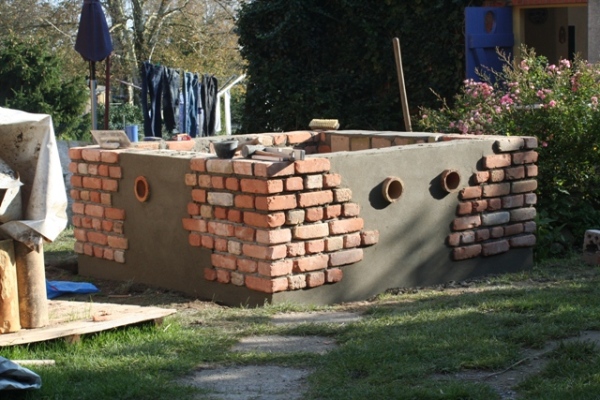

Verputzt und mit Rollschicht, hier versteckt sich dann demnächst die Betonplatte hinter.



verputzt hinten r.jpg (158.81 KiB) 15702 mal betrachtet

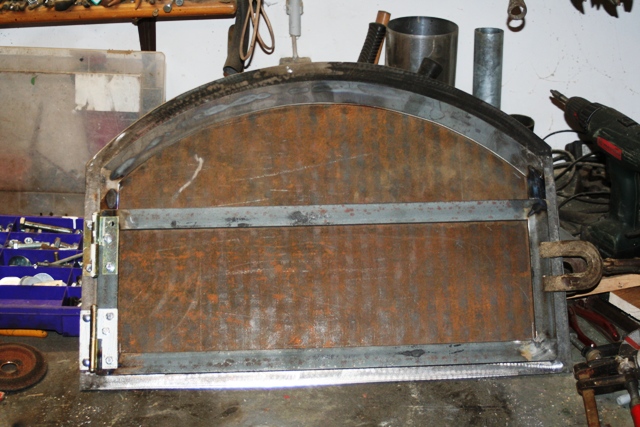

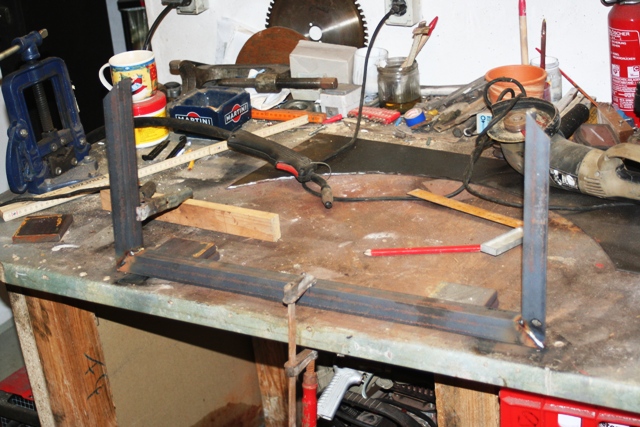

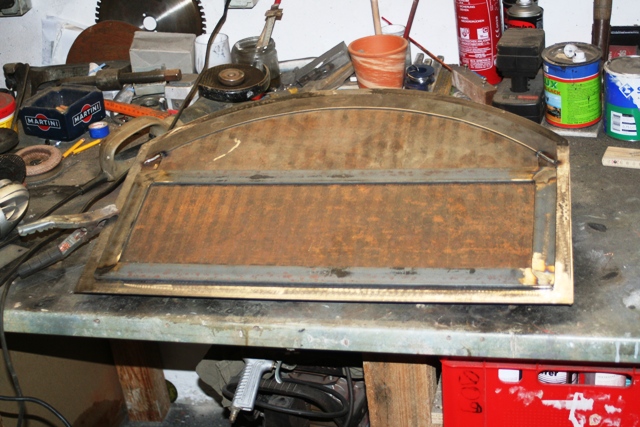

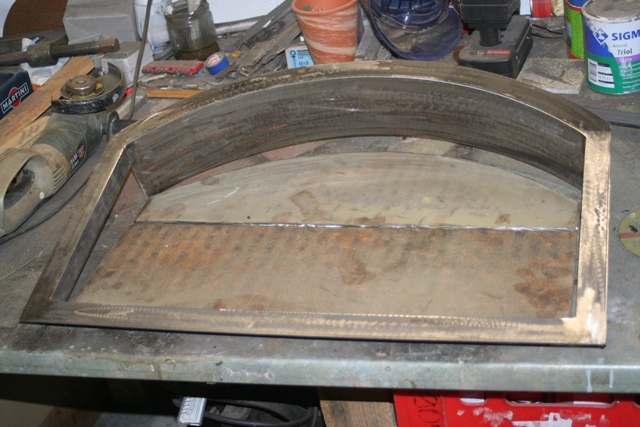

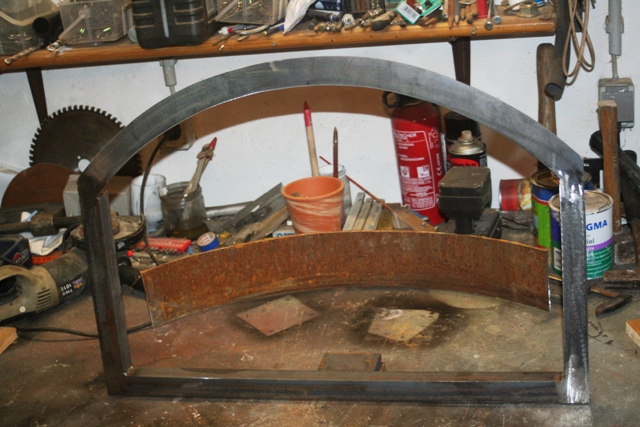

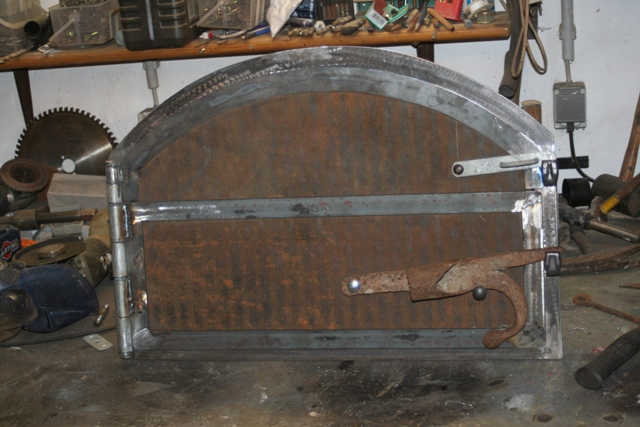

Als dann das Wetter mal nicht zum mauern war hab ich in der Werkstatt Material zusammengesucht und die Tür gebaut. Die Tür ist in der Höhe geteilt um nicht zuviel Wärme zu verlieren.






Tür andere Schaniere.jpg (147.08 KiB) 15696 mal betrachtet


Das ist der jetzige Stand, als nächstes ist die Betonplatte dran.

Für Tipps und Ratschläge bin ich immer dankbar.

Gruß Jörn

[hobbywurster]

Hallo Jörn,


bei den n.


PS. Wir schauen auch gern Bilder von Fundamenten!

_________________
Gerhard grüßt aus OWL
Des Schweines Ende ist der Wurst Anfang.(Wilhelm Busch)






Das nenne ich mal eine schnelle Reaktion!

[LK1992]

Hallo Farmer!



Das sieht ja super aus bis jetzt.
Besonders gelungen finde ich die Kombination zwischen
Sichtmauerwerk und verputztem Bereich.
Die Abmessungen sind ja riesig, ich bin auf das Endergebnis
gespannt.



Im Frühjahr werde ich auch mit meinem HBO beginnen....

Grüße
Benny

[Farmer3s]

Besonders gelungen finde ich die Kombination zwischen
Sichtmauerwerk und verputztem Bereich.

Hallo Benny,
ich wollte das er ein wenig alt aussieht und zum anderen hab ich nicht ausreichend Mauersteine um alles mit denen zu mauern, gerade im unteren Bereich ist es ja auf 24cm Mauerwek gebaut. Daher dann die Idee die Kalksandsteine mit zu vermauern. Mein Nachbar hatte da auch noch welche von, die ich natürlich dankend für ihn entsorgt habe

Gruß Jörn

[Steini]

Hallo Jörn,

das gefällt mir, dass du Reste zusammen sammelst und daraus was vernünftiges baust.

Ich teile diese Einstellung uneingeschränkt mit dir.

Bisher bin ich echt beeindruckt von deinem Bauwerk - weiter so.

LG, Steini

[LK1992]

Tja, so Nachbarn bräuchte ich auch, die mir mal das Baumaterial
für einen HBO schenken....
Gruß
Benny

[Farmer3s]

Erstmal für die nette Begrüßung hier!

Das mit den Materialien ist ja immer so eine Sache, entweder kaufen oder man hält Augen und Ohren offen und fragt dann einfach mal. Die Mauerziegel waren Zufall, die wären sonst in den Container gewandert da bin ich dann aber schnell hin und hab sie weggeholt. Lagen bei einer Baufirma die umgezogen ist und die sollten halt nicht mit auf den neuen Platz, hab da noch einiges an Pflastersteinen "Restposten" mitnehmen können. Der eine Restpsosten waren 6-7m² und da wird dann im nächsten Jahr der Platz vor dem HBO mit gepflastert. War ein glücklicher Zufall Und als ich am mauern war kam mein Nachbar und meinte er hätte auch noch Kalksandsteine und wenn ich die bräuchte dann...., da bin ich natürlich gleich mit der Schubkarre rüber und hab ihn von der Last befreit

Aber ich verarbeite gerne Sachen die eigentlich ganz was anderes waren so z.B mein Räucherschrank, das war glaube ich mal ein Lüftungsschacht, hat einen sehr stabilen Winkelrahmen an den enden konnte man diese einzelnen Elemente dann mal miteinander verschrauben. Und ich hab da einen Räucherschrank draus gebastelt. Leider nutze ich den viel zu selten, aber angeregt durch die leckeren Rezepte hier wird sich das glaube ich demnächst ändern.


Aus meinem neuen aber leider undichtem Ausdehnungsgefäß (400l mit 85cm Durchmesser) hab ich mir meinen Grill geschweißt, aus dem Boden und dem Deckel wurden zwei Feuerschalen, das Mittestück hab ich in drei gleiche Teile geschnitten und aneinander geschweißt. Das gestell sind Heizungsrohre aus Schwarzrohr. Den Rost hab ich geschenkt bekommen


Nun genug von meinem Recycling.

Wurdet ihr auch so komisch belächelt als ihr von Eurem Bau/Planung des HBO erzählt habt? Aber die ersten Brot/Pizzabestellungen gingen natürlich auch schon ein.

Gruß Jörn

[Hochrheinbahner]

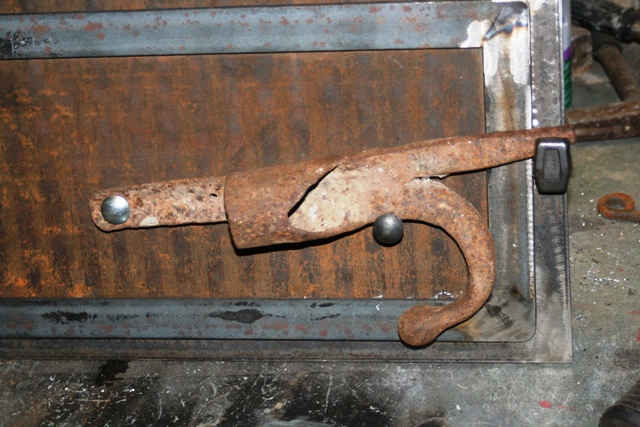

Hallo Farmer, einfach Toll was du so machst, dass du auch alles alte wieder verwenden kannst . Gut finde ich vorallem die Verwendung der Steine und die Vemauerung. Genauso geniale Idee mit dem alten Feuerhaken ein Türriegel zu machen. Belächelt wurde ich am meisten von meiner Frau, wegen des Baus eines HBOs , das hat sie mir einfach nicht zugetraut . Wir gingen ins Schwäbische zu der Firma Häussler zur Besichtigung, da fand sie es noch toll. Als dann endlich aus dem Schamottwerk zurückkam ( wollte eigentlich nur mal schauen ) hatte ich mein Auto mit ca 500 Kg Schamottsteinen in allen Variationen geladen , hat sie mich für verückt gehalten und mir vorgeworfen, ich würde für mein Hobby zu viel Geld ausgeben. Als aber der Ofen fertig war , hatte sie auch Freude und lies sich alles daraus schmecken. Bei der Reparatur meines HBO macht sie bei den Ausgaben auch mal beide Augen zu, ich muss ihr nur verklickern , dass es ein Sonderangebot war
und ich zuschlagen musste.

Viele Grüße in den Norden vom Hochrheinbahner im Süden Gerd

[exe]

Wurdet ihr auch so komisch belächelt als ihr von Eurem Bau/Planung des HBO erzählt habt? Aber die ersten Brot/Pizzabestellungen gingen natürlich auch schon ein.

Ja und jetzt steht die Bande sabbernd um den Ofen herum und fragt, wann er endlich wieder angeheizt wird.

[Farmer3s]

Ja und jetzt steht die Bande sabbernd um den Ofen herum und fragt, wann er endlich wieder angeheizt wird.

Hallo Exe,
das kann ich mir sehr gut vorstellen, wenn man sich die Bilder von den fertigen Backwerken hier so anschaut läuft einem ja auch das Wasser im Mund zusammen. Ich krieg hier immer Hunger

Gruß Jörn
